Einsatzbereiche der Scan-Punktwolke
Die Scanning-Punktwolke eignet sich besonderns für:
Digitale Bestandserfassung mit 3D-Laserscanning & Drohnenvermessung
Aktuelle und präzise Bestandsdaten sind die Grundlage für sichere Planung und effiziente Bauprozesse. Mit modernen Technologien wie 3D-Laserscanning und Drohnenvermessung erfassen wir Gebäude, Gelände und Infrastruktur schnell, detailgenau und wirtschaftlich.
Jetzt anfragen
){kind=small}

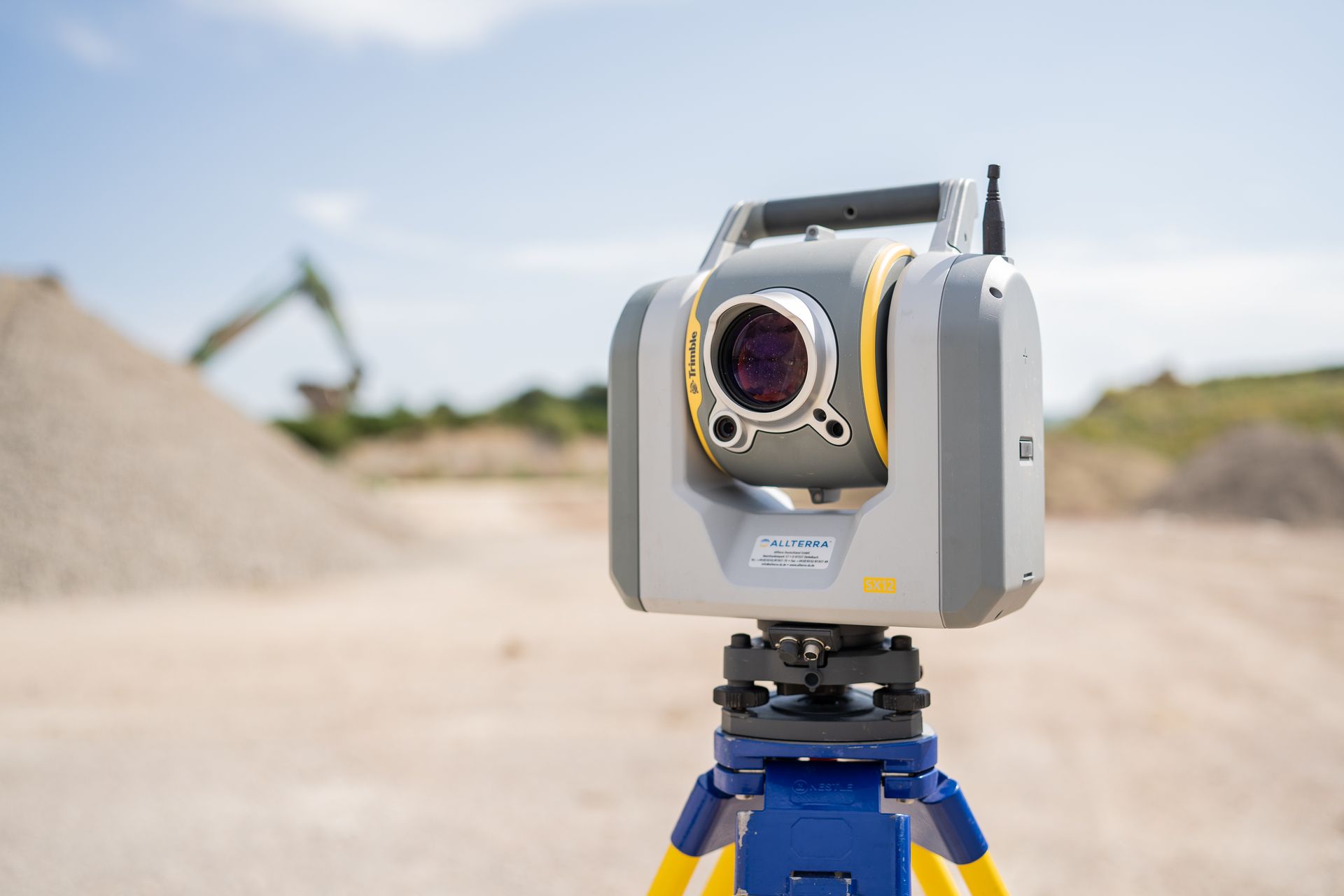

3D-Laserscanning
Mit stationären 3D-Laserscannern und modernen Mobile-Mapping-Lösungen erfassen wir hochpräzise, vollständig kolorierte Punktwolken mit hunderten Millionen Messpunkten. Dadurch entsteht eine umfassende digitale Abbildung der Realität mit Genauigkeiten im Millimeterbereich. Grundlage jeder Vermessung ist die Erstellung georeferenzierter Festpunkte, damit sämtliche Scan- und Vermessungsdaten präzise im Koordinatensystem verortet und projektübergreifend weiterverwendet werden können.
){kind=small}

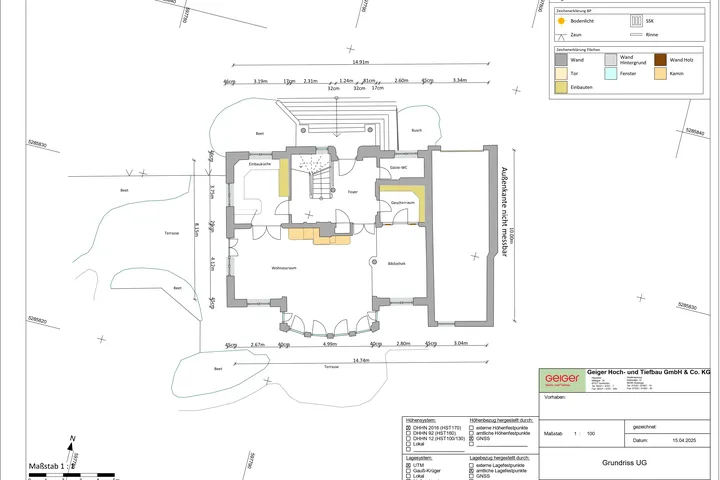

Für Umbauten, Sanierungen und Bestandsprojekte erstellen wir präzise Grundrisse, Ansichten und Schnitte auf Basis unserer 3D-Laserscanvermessung. Die Pläne werden als PDF sowie in gängigen CAD-Formaten wie DWG oder DXF bereitgestellt und eignen sich ideal für Architektur-, Planungs- und Ausführungsprozesse.
){kind=small}

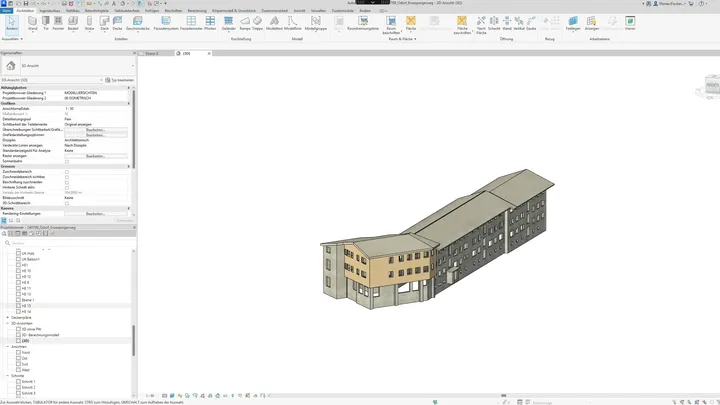

Aus den erfassten Punktwolken modellieren wir detaillierte 3D-Modelle. Die Modelle können im BIM-Prozess von der Kalkulation über die Planung bis hin zum Facility Management weiterverwendet werden und schaffen eine verlässliche digitale Grundlage für sämtliche Projektbeteiligten.
:quality(80)){kind=small}

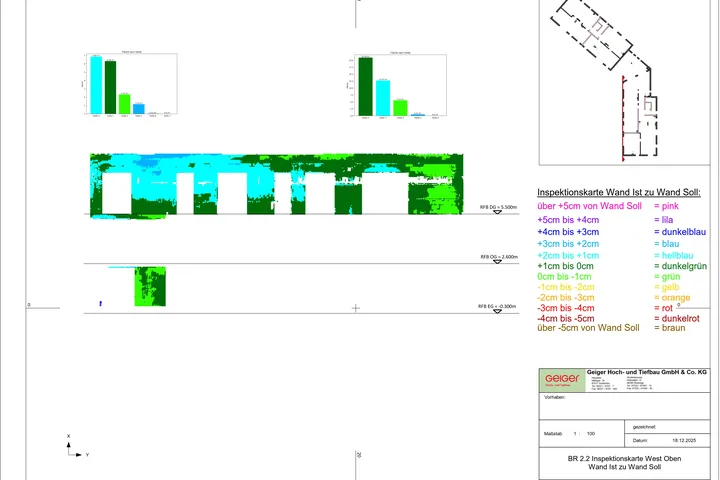

Durch hochauflösende Geländemodelle und digitale Auswertungen aus der Punktwolke lassen sich Abweichungen zwischen Planung und Bestand genau erkennen.
Dadurch können unter anderem Einbaustärken, Massen, Ebenheiten und Gefälle kontrolliert und dokumentiert werden, sowohl bei Bodenflächen wie Tiefgaragen als auch bei vertikalen Flächen und Wänden.
){kind=small}

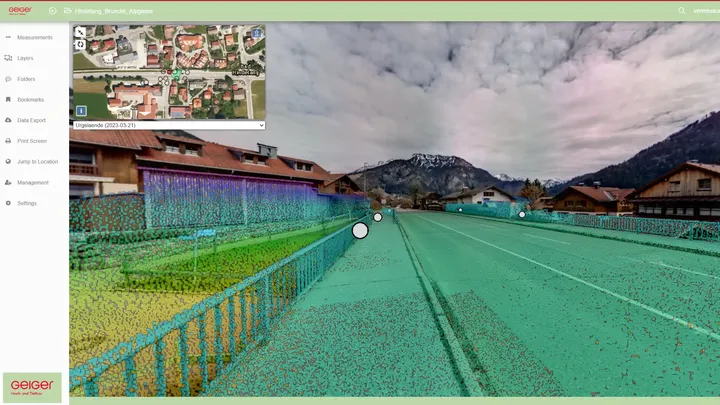

Aus Punktwolken und 360°-Fotopanoramen erstellen wir interaktive digitale Rundgänge für Baustellen und Bestandsgebäude.
Über unsere Web-Plattform Solv3D können sich Projektbeteiligte ähnlich wie bei Google Street View virtuell durch das Gebäude oder die Baustelle bewegen. Da neben den Panoramabildern auch die Punktwolke hinterlegt ist, lassen sich direkt am Computer Maße, Flächen und Abstände präzise entnehmen.
Digitale Rundgänge reduzieren Baustellenfahrten, erleichtern Abstimmungen und ermöglichen neuen Projektbeteiligten einen schnellen Überblick über das Projekt.
:quality(80)){kind=small}

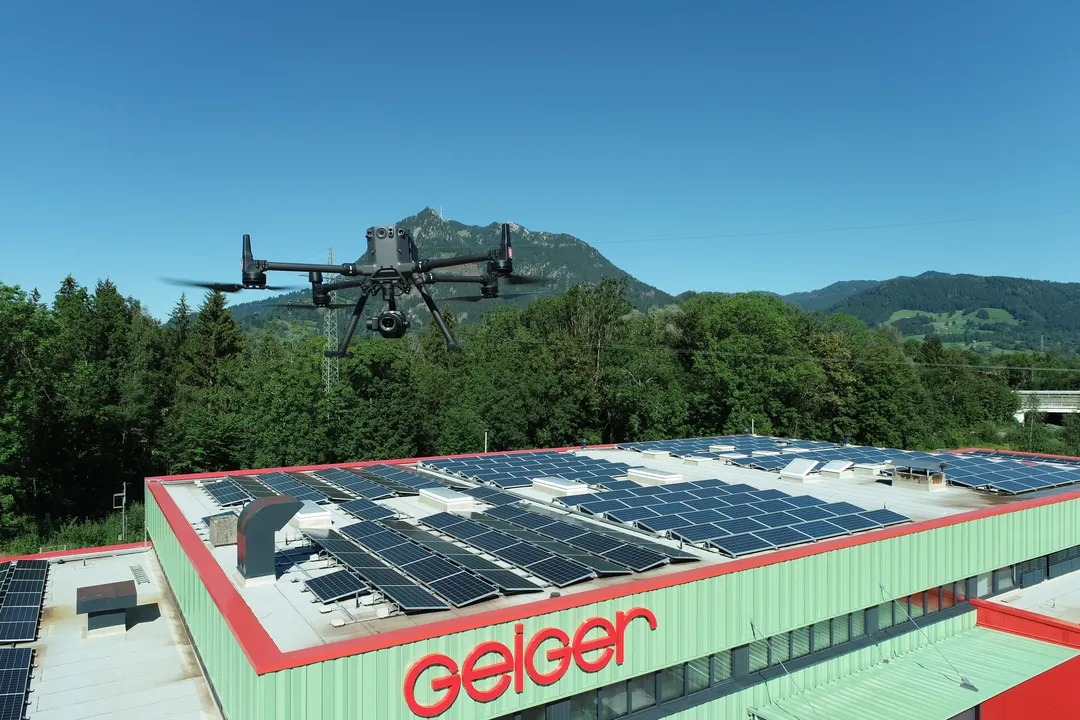

Drohnenvermessung
Mit photogrammetrischer Drohnenvermessung erfassen wir große Flächen innerhalb weniger Stunden effizient und präzise. Im Vergleich zu klassischen Vermessungsmethoden können selbst hektargroße Areale deutlich schneller dokumentiert und ausgewertet werden.
Dabei entstehen hochauflösende, kolorierte Punktwolken in Zentimetergenauigkeit, aus denen auch nachträglich sämtliche relevanten Vermessungsdaten extrahiert werden können. Durch den Einsatz georeferenzierter Bodenkontrollpunkte erreichen wir Genauigkeiten von bis zu 1,5 cm und stellen sicher, dass alle Daten präzise im Koordinatensystem verortet sind.
Die Drohnenvermessung eignet sich besonders für großflächige Geländeaufnahmen, Infrastrukturprojekte, Massenermittlungen und digitale Baustellendokumentationen.
){kind=small}
Einsatzbereiche der Drohnen-Punktwolke
Die Drohnen-Punktwolke eignet sich besonders für:

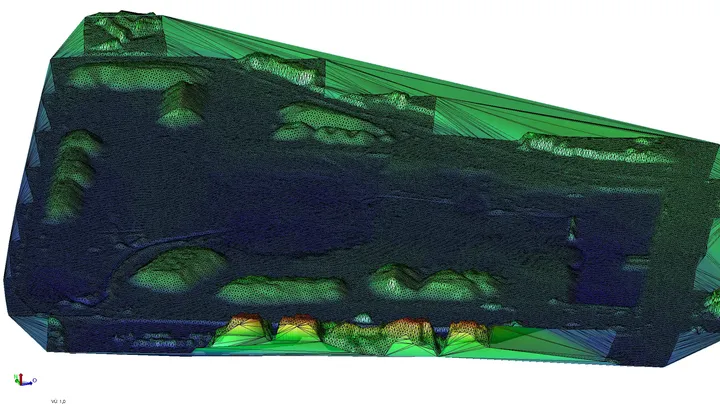

Aus der Punktwolke erstellen wir digitale Geländemodelle großer Flächen, entweder direkt aus den Messdaten oder ergänzt durch präzise gezeichnete Bruchkanten.
Auf dieser Grundlage entstehen unter anderem:
Übersichtspläne
Höhenlinienpläne
Höhenkoten
:quality(80)){kind=small}

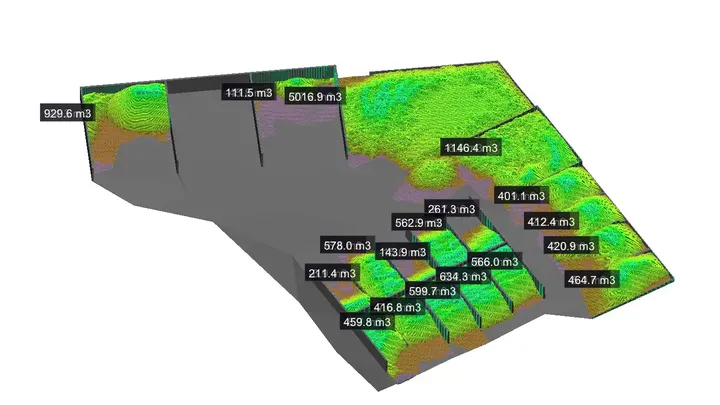

Mit Drohnenbefliegungen lassen sich Volumen und Massen großer Haufwerke schnell und präzise berechnen.
Liegt eine Planung vor, können die Vermessungsdaten zusätzlich mit Soll-Daten verglichen werden. Dadurch lassen sich beispielsweise Aushubvolumen ermitteln und Auf- und Abtragskarten erstellen.
){kind=small}

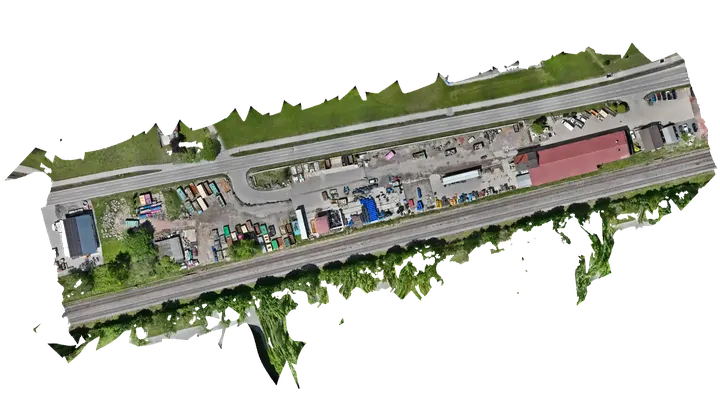

Im photogrammetrischen Auswerteprozess entstehen hochauflösende Orthomosaike mit einer Auflösung von bis zu 1 cm pro Pixel.
Da es sich um perspektivisch entzerrte Luftbilder handelt, werden sämtliche Objekte maßstabsgetreu dargestellt. Dadurch können direkt im Luftbild präzise Entfernungen und Flächen gemessen werden.
Durch regelmäßige Drohnenbefliegungen lassen sich zusätzlich Baufortschritte dokumentieren und Bestandszustände langfristig sichern.
){kind=small}

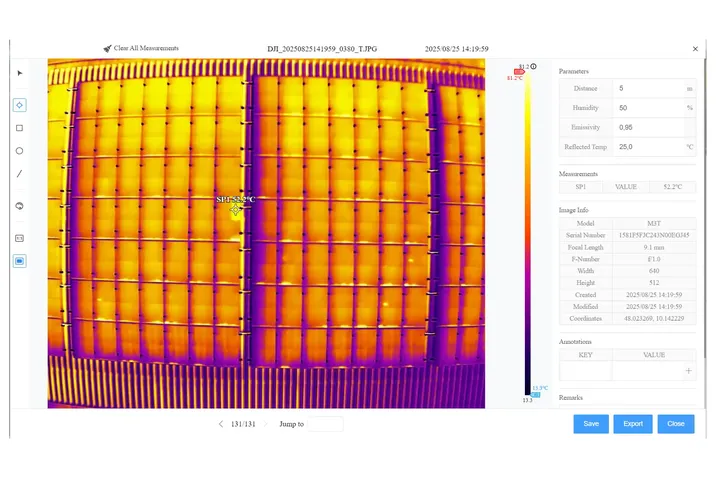

Mit unserer Wärmebilddrohne führen wir thermische Inspektionen von Photovoltaik- und Solaranlagen durch.
Neben hochauflösenden Farbbildern entstehen dabei Wärmebilder, mit denen Schäden oder Auffälligkeiten einzelner Solarmodule erkannt und lokalisiert werden können. Durch den direkten Vergleich zwischen Thermografie und Echtbild lassen sich Fehler schneller bewerten und dokumentieren.
){kind=small}
Moderne Technologien für die digitale Datenerfassung
Je nach Projektanforderung setzen wir unterschiedliche Technologien zur präzisen Erfassung von Gebäuden, Gelände und Infrastruktur ein.
Präzise digitale Datenerfassung für Planung, BIM, Umbau und Dokumentation.
Sebastian Haberstock
Leiter GHT Vermessung und Geoinformatik
Aktuelle und verlässliche Bestandsdaten sind die Grundlage erfolgreicher Bauprojekte. Mit modernen Technologien wie 3D-Laserscanning und Drohnenvermessung erfassen wir Gebäude, Gelände und Infrastruktur schnell, detailgenau und wirtschaftlich.
Die Geiger Gruppe unterstützt Architekten, Planungsbüros, Kommunen, Unternehmen und Bauherren mit digitalen Vermessungslösungen, von der Datenerfassung bis zur fertigen Planungsgrundlage.
Unsere Leistungen kommen bei Projekten im Allgäu, in München, Stuttgart und im gesamten süddeutschen Raum zum Einsatz.
Präzise Bestandsdaten als Grundlage sicherer Planung
Veraltete oder unvollständige Bestandsunterlagen führen häufig zu Planungsfehlern, Nachträgen und Verzögerungen im Projektablauf. Gerade bei Umbauten, Sanierungen oder komplexen Bestandsprojekten sind exakte digitale Daten entscheidend. Mit moderner digitaler Bestandserfassung schaffen wir eine präzise und verlässliche Datengrundlage für Planung, Bau und Dokumentation.
Von Datenerfassung bis zur digitalen Projektgrundlage
1
Projektanalyse
Gemeinsam definieren wir Anforderungen, Genauigkeiten und gewünschte Ergebnisse.
2
Datenerfassung vor Ort
Mit modernen Vermessungstechnologien erfassen wir Gebäude, Gelände oder Infrastruktur präzise und effizient.
3
Datenaufbereitung
Die erfassten Daten werden verarbeitet, ausgewertet und strukturiert aufbereitet.
4
Modellierung & Planerstellung
Je nach Projektanforderung entstehen Punktwolken, CAD-Pläne, BIM-Modelle oder digitale Zwillinge.
5
Übergabe & Integration
Die finalen Daten werden in den gewünschten Formaten bereitgestellt und können direkt weiterverarbeitet werden.
Häufig gestellte Fragen
3D-Laserscanning ist ein Verfahren zur präzisen digitalen Erfassung von Gebäuden, Gelände oder Infrastruktur. Dabei entstehen Millionen Messpunkte, die als Punktwolke weiterverarbeitet werden.
Moderne Laserscanner ermöglichen eine hochpräzise Datenerfassung im Millimeterbereich.
Digitale Bestandserfassung eignet sich unter anderem für Umbauten, Sanierungen, BIM-Projekte, Industrieanlagen und Infrastrukturmaßnahmen.
Je nach Projekt entstehen:
Punktwolken
digitale Bestandsmodelle
virtuelle Rundgänge
CAD-Pläne
BIM-fähige Datensätze
Grundrisse und Schnitte
Höhen- und Gefällepläne
Leitungsdokumentationen
As-Built-Dokumentationen
